Laudo das instalações elétricas
O laudo elétrico inspeciona quadros, circuitos, proteções, identificação, integridade e aquecimento das instalações, e separa três coisas que costumam vir misturadas: o que foi observado, o que está não conforme e o que precisa ser feito. Sem essa separação, o documento não serve para priorizar nem para orçar.
Quando você precisa deste laudo
- Disjuntor desarmando com frequência, quadro aquecendo ou cheiro de queimado.
- Quadros sem identificação de circuitos, com emendas improvisadas ou sem documentação.
- Ampliação de carga prevista: mais elevadores, ar-condicionado, bombas ou carregadores.
- Exigência de seguradora, contratante ou processo interno de conformidade.
- Instalação antiga que nunca foi inspecionada formalmente.
O que é verificado
Os itens abaixo são o escopo de verificação da frente elétrica da CFE. O que entra na proposta depende do objeto contratado e está sempre escrito nela.

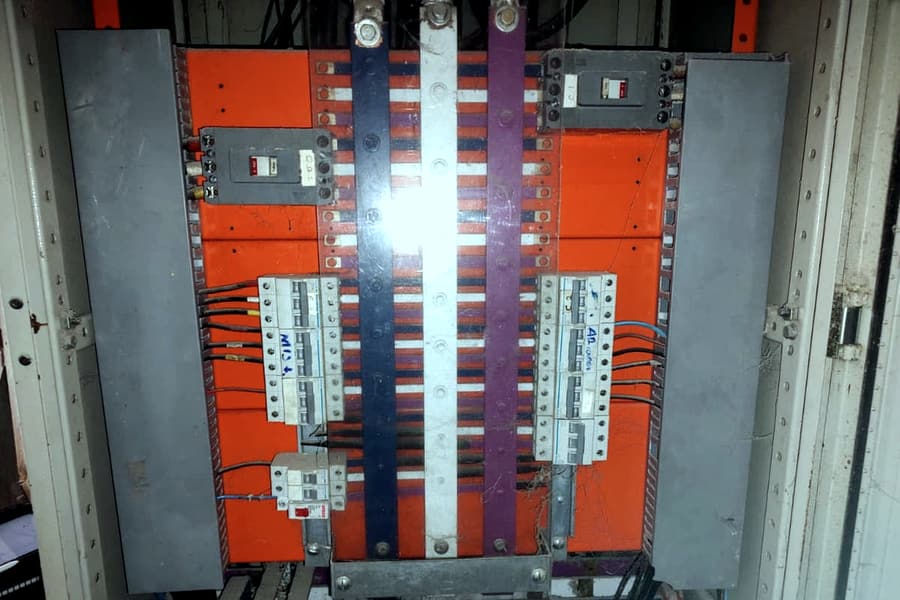

Anomalia · ponto de atenção
Partes condutoras e barramentos acessíveis com o quadro aberto; verificar proteção contra contato após fechamento.
Registro de vistoria · CFEData
Classificação visual preliminar. Confirmar em inspeção técnica.
| Item verificado | O que se mede | Norma |
|---|---|---|
| Quadros, circuitos e proteções | Identificação, integridade e aquecimento | NBR 5410 |
| Conexões sob carga | Temperatura por termografia, sem desligar a instalação | NBR 5410 |
| Aterramento | Medição, avaliação e verificação da equipotencialização | NBR 5419 |
| SPDA | Captação, descidas e aterramento: inspeção e registro dos componentes | NBR 5419 |
| Capacidade da entrada | Demanda, cargas existentes e viabilidade para novas cargas | NBR 5410 |
| Documentação da instalação | Diagramas, relatórios, registros e pendências | NR-10 10.2.4 |
O que a norma exige
A NBR 5410 rege as instalações elétricas de baixa tensão. A NR-10 trata da segurança em instalações e serviços em eletricidade. No item 10.2.4, ela torna o Prontuário das Instalações Elétricas (PIE) obrigatório para instalações com carga instalada a partir de 75 kW.
O que sai no laudo
- Inspeção de quadros, circuitos, identificação, integridade, aquecimento e proteção.
- Registro das evidências, com fotografia e localização.
- Relação das não conformidades, separada das recomendações.
- Plano de ação com prioridade técnica.
- Escopos complementares quando contratados: termografia, medições, atualização de diagramas.
- Limitações: o que não foi desenergizado, aberto ou medido.
Entrega em até 7 dias úteis após a vistoria.
O que este laudo não cobre
Não incluído
O laudo não executa adequações nem substitui projeto elétrico. Ensaios e medições entram conforme definido em proposta e compatibilidade com a instalação.
Peça uma proposta
Descreva o que está acontecendo. A CFE ajuda a definir o objeto técnico. Só então faz uma proposta com escopo, premissas, visitas previstas e entregáveis.
